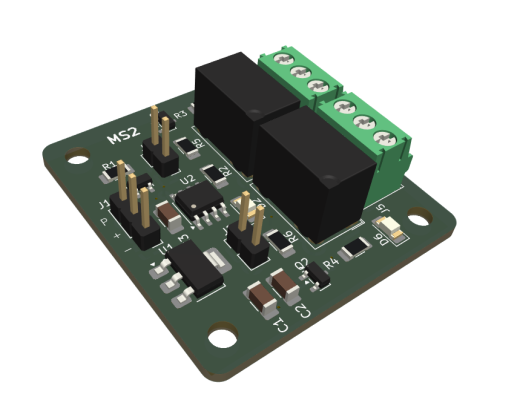

2-Kanal Memory Schalter 2 A

Mit dem 2-Kanal RC Schalter lassen sich zwei Schaltfunktionen mit einem Schalt- oder Proportionalkanal realisieren.

Features:

• Memory-Funktion für jeden Schaltkanal einstellbar
• automatischer Abgleich auf die Neutralstellung
• robuste Fail-Safe Funktion
• galvanische Trennung von Steuer- und Laststromkreis
• einfaches Umpolen von Elektromotoren
• Strombelastbarkeit max. 2 A
• optische Schaltkontrolle über LED
• Fehleranzeige über LED

Das Modul wird wie ein Servo direkt an den Empfänger der RC-Anlage angeschlossen.

Die Neutralstellung wird beim Einschalten automatisch gemessen, es ist also kein manueller Abgleich notwendig. Während der Ermittlung der Neutralstellung leuchtet eine rote LED, der entsprechende Knüppel des Senders darf in dieser Zeit (ca. 2 Sekunden) nicht bewegt werden.

Bei fehlendem oder ungültigem Empfängersignal leuchtet die LED ebenfalls. Der Schaltzustand beider Kanäle wird in diesem Fall nicht verändert. Halten die Empfangstörungen länger als ca. zehn Sekunden an, werden aus Sicherheitsgründen beide Kanäle ausgeschaltet. Nur gültige Empfängersignale haben wieder Einfluss auf den Schaltzustand. Der Schaltbaustein ist damit äußerst robust gegen Empfangsstörungen.

Für jeden der beiden Schaltkanäle kann per Jumper (eine kleine steckbare Brücke) eine Memoryfunktion (engl.:"Latch") aktiviert werden. Mit einer Memoryfunktion schaltet der Kanal bei der ersten Betätigung ein und bleibt eingeschaltet, auch wenn der Steuerknüppel bzw. Schalter am Sender wieder in die Neutralstellung gebracht wird. Erst bei der zweiten Betätigung schaltet der Kanal wieder aus. Eine solche Memoryfunktion hat den Vorteil, dass auch beide Funktionen zur gleichen Zeit aktiv sein können, etwa eine Wasserpumpe und gleichzeitg ein Scheinwerfer.

Servo-Patchkabel für den Anschluss am Empfänger bitte gesondert bestellen.


Abmessungen:  38 mm x 42 mm
max. Schaltspannung: 24 V
max. Schaltstrom pro Kanal: 2 A
Betriebsspannung (Empfänger): 4,8 V ... 7,2 V
Gewicht: 15 g

Schwierigkeitsgrad Bausatz: für Fortgeschrittene (einige SMD Bauteile)
