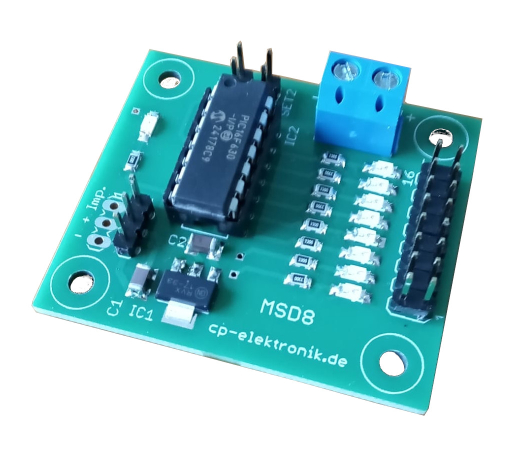

8-Kanal Multiswitch Decoder - Nautic Modul

Art.Nr.: MSD-8
HAN: MSD-8
8-Kanal Multiswitch Decoder - Nautic Modul
8-Kanal Multiswitch Decoder - Nautic Modul
Lieferzeit: 3-5 Tage 3-5 Tage
ab 25,90 €
Endpreis nach § 19 UStG. zzgl. Versandkosten
Firmware Decoder
Ausführung
In den Warenkorb
  • Produktbeschreibung
  • Downloads
  • Rezensionen
Produktbeschreibung

Für Funktionsmodelle, bei denen viele Sonderfunktionen über die Fernsteuerung geschaltet werden sollen. Über einen Proportionalkanal der Fernsteuerung lassen sich 8 Verbraucher unabhängig voneinander ein- bzw. ausschalten. Das Modul wird direkt am Empfänger angeschlossen.

Eigenschaften:

  • max. Strombelastbarkeit 5 A
  • 2 A Strombelastbarkeit pro Ausgang
  • optische Schaltkontrolle
  • Setup-Modus zum Anlernen auf den Sender
  • Memory-Option für jeden Kanal einzeln einstellbar
  • Fail Save: bei Empfangstörungen werden alle Funktionen ausgeschaltet
Voraussetzung für den Betrieb ist ein passender Encoder im Sender:
  • 8-Kanal cp-elektronik Multiswitch Encoder (MSE-MC12, MSE-FM314)
  • 16-Kanal cp-elektronik Multiswitch Encoder (MSE-F14, MSE-MC15) (nur 8 Schaltkanäle aktiv!)
  • 8-Kanal Encoder von Futaba Best.-Nr. F1511 (T908)
Bitte wählen Sie die entsprechende Firmware Variante aus.

Bitte beachten Sie, dass nicht alle 2,4 GHz Systeme unterstützt werden. Weitere Informationen zum Betrieb mit 2,4 GHz Modulen finden Sie hier.
Der Multiswitch-Decoder setzt eine Fernsteueranlage in der Betriebsart PPM voraus.

Lieferumfang Bausatz:
  • Leiterplatte in Industriequalität, mit Lötstopplack, RoHS konform
  • programmierter Mikrocontroller
  • alle weiteren elektronischen Bauelemente wie Widerstände, Transistoren etc.
Lieferumfang Fertigbaustein:
  • betriebsfertiges Modul, keine Lötarbeiten erforderlich
Anschlusskabel für Verbraucher und Empfänger gehören nicht zum Lieferumfang, bitte bei Bedarf gesondert bestellen.

Empfänger-Anschluss über 3-pol. Stiftleiste im 2,54 mm Rastermaß.
Anschluss der Verbraucher über 2-pol. Stiftleisten im 2,54 mm Rastermaß.
Anschluss der externen Spannungsversorgung für die Verbraucher über Schraubklemmen.

Abmessungen: 44,2 mm x 38 mm
Gewicht ohne Anschlusskabel: 11 g

Schwierigkeitsgrad für den Bausatz: für Profis (viele SMD Bauteile, hohe Packungsdichte)

Diesen Artikel haben wir am 13.01.2019 in unseren Katalog aufgenommen.
Datei
Aufbau- und Bedienungsanleitung 8-Kanal Multiswitch Decoder355.78 KBDownload



Hier finden Sie die jeweils aktuelle Version des Handbuchs als PDF Datei. Je nach Einstellung ihres Browsers wird die Datei direkt zum Lesen angezeigt oder heruntergeladen.

Bitte lesen Sie vor dem Aufbau bzw. vor dem Anschluss und der Inbetriebnahme des Moduls die Anleitung vollständig durch! Sie vermeiden dadurch Fehlbedienungen und ggf. Beschädigungen des Moduls. Bitte speichern Sie das Handbuch zum späteren Nachschlagen an einem sicheren Ort.

Zum Anzeigen oder Ausdrucken können Sie ihren Internet-Browser oder eines der vielen PDF Leseprogramme verwenden (z.B. Adobe Reader).
