16 Kanal Encoder Nautic Schaltbaustein MC-15 u.ä.

Art.Nr.: MSE-MC15

Multiswitch Enocder Modul für Graupner-Sender des Typs MC-15, MC-18, MC-16/20, MC-24, 6014, FM414 und andere Sender, die auch mit dem Nautic Expert Modul von Graupner Best.-Nr. 4108 ausgerüstet werden können.

Eine ausführliche Anleitung kann im Abschnitt "Downloads" kostenlos heruntergeladen werden.

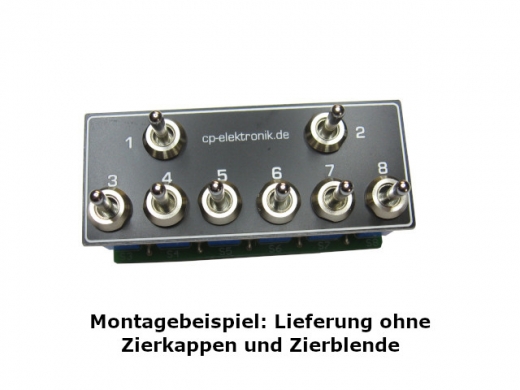

Der Encoder ist ausgestattet mit acht Kippschaltern hoher Qualität mit Mittelstellung und langer Lebensdauer:

  • 3 Kippschalter beidseitig rastend
  • 3 Kippschalter beidseitig tastend
  • 2 Kippschalter einseitig tastend, einseitig rastend.
Unabhängig von der Tast/Schaltfunktion der Kippschalter kann am Decoder jeder Schaltkanal einzeln und individuell mit einer Memory-Funktion eingestellt werden. Bei einer Memory-Funktion schaltet der Kanal bei der ersten Betätigung ein und bei der zweiten Betätigung wieder aus. Damit können auch beide Schaltfunktionen eines 2-Wege-Schalters gleichzeitig eingeschaltet sein.

Der Encoder ist kompatibel mit folgenden Multiswitch-Decodern:
  • cp-elektronik Multiswitch Decoder
  • Soundmodul Fa. Beier (Mergen/cp-elektronik Protokoll im Sound Teacher)
Der Encoder ist nicht kompatibel mit dem original Graupner Nautic-Expert Schaltbaustein Best.-Nr. 4159.

Bitte beachten Sie, dass nicht alle 2,4 GHz Systeme unterstützt werden.
Weitere Informationen zum Betrieb mit 2,4 GHz Modulen finden Sie im FAQ-Bereich.

Das Modul setzt die Betriebsart PPM der Fernsteueranlage voraus.

Lieferumfang Bausatz:

  • Leiterplatte in Industriequalität
  • programmierter Mikrocontroller
  • alle weiteren elektronischen Bauelemente wie Widerstände, Kondensatoren etc.
  • Anschlusskabel für den Anschluss an der Sender Hauptplatine
  • Montagematerial

Schwierigkeitsgrad Löten:





Lieferumfang Fertigbaustein:
  • betriebsfertig aufgebautes Modul
  • Montagematerial

Zum Anschluss an die Sender-Hauptplatine ist u.U. ein Nautik-Adapter erforderlich. Ersatzweise kann der Anschluss auch mit einem 10-pol. bzw. 14-pol. Anschlusskabel am Schnittstellenverteiler erfolgen. Bitte bestellen Sie diese Anschlusskabel bei Bedarf gesondert (Kategorie Zubehör).

Eine passende Zierblende und Ziermuttern sind ebenfalls erhältlich.


Optionen:

  • Ausführung: Fertigbaustein (+5,00 EUR)
  • Ausführung: Bausatz

Preis:

ab 40,00 EUR

Endpreis nach § 19 UStG. zzgl. Versandkosten
