8-fach Relaismodul

Art.Nr.: RM-8/2

Relaismodul mit 8 Schaltfunktionen und 2 A Belastbarkeit

Relaistyp 1xUM, alle drei Relaiskontakte sind über Schraubklemmen nach außen geführt. Durch Kombination der Anschlüsse von zwei Relais lassen sich Elektromotoren sehr einfach umpolen.

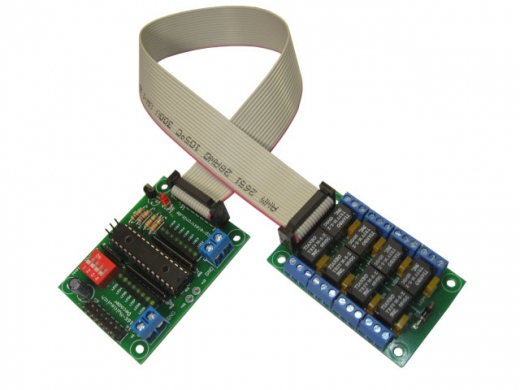

Für jede Schaltfunktion gibt es eine optische Schaltkontrolle über LEDs. Das Relaismodul kann über ein 16-pol. Flachbandkabel einfach und schnell mit einem Multiswitch-Decoder verbunden werden. Das Modul ist gegen Verpolung geschützt.

Die Relais des Moduls stehen mit verschiedenen Spulenspannungen zur Verfügung (6 V oder 12 V). Hinweis: die Spulenspannung der Relais ist unbabhängig von der Spannung, die geschaltet werden soll, diese beträgt max. 24 V. Der Schaltstrom darf 2 A nicht überschreiten.

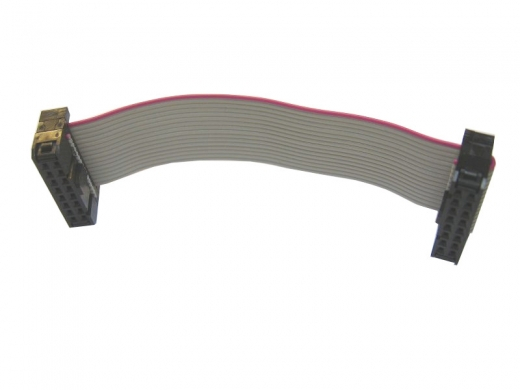

Lieferung incl. Flachbandkabel für den Anschluss am cp-elektronik Multiswitch-Decoder

Schwierigkeitsgrad für den Bausatz: für Fortgeschrittene (einige SMD Bauteile)

• Relais-Spulenspannung: 6 Volt
• Relais-Spulenspannung: 12 Volt
• Ausführung: Fertigbaustein (+5,00 €)
• Ausführung: Bausatz
